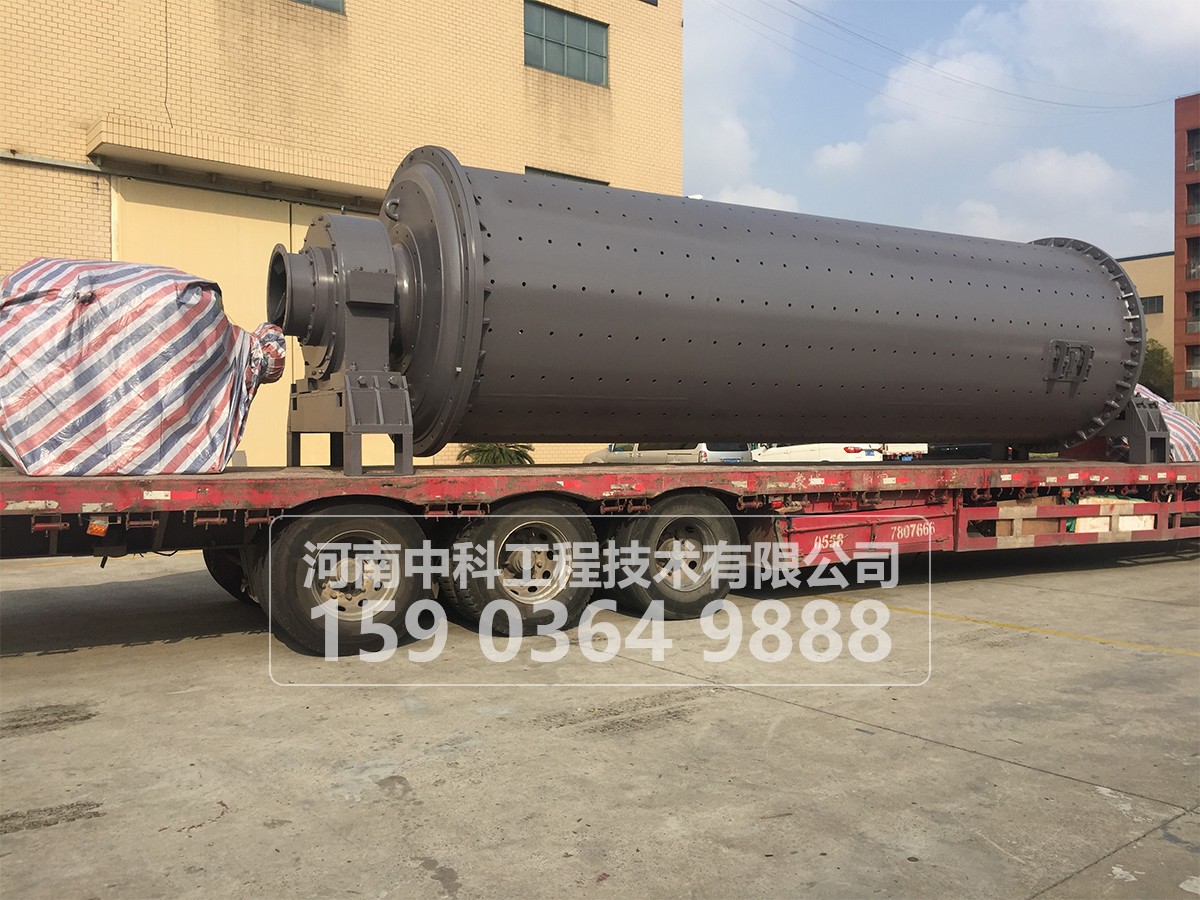

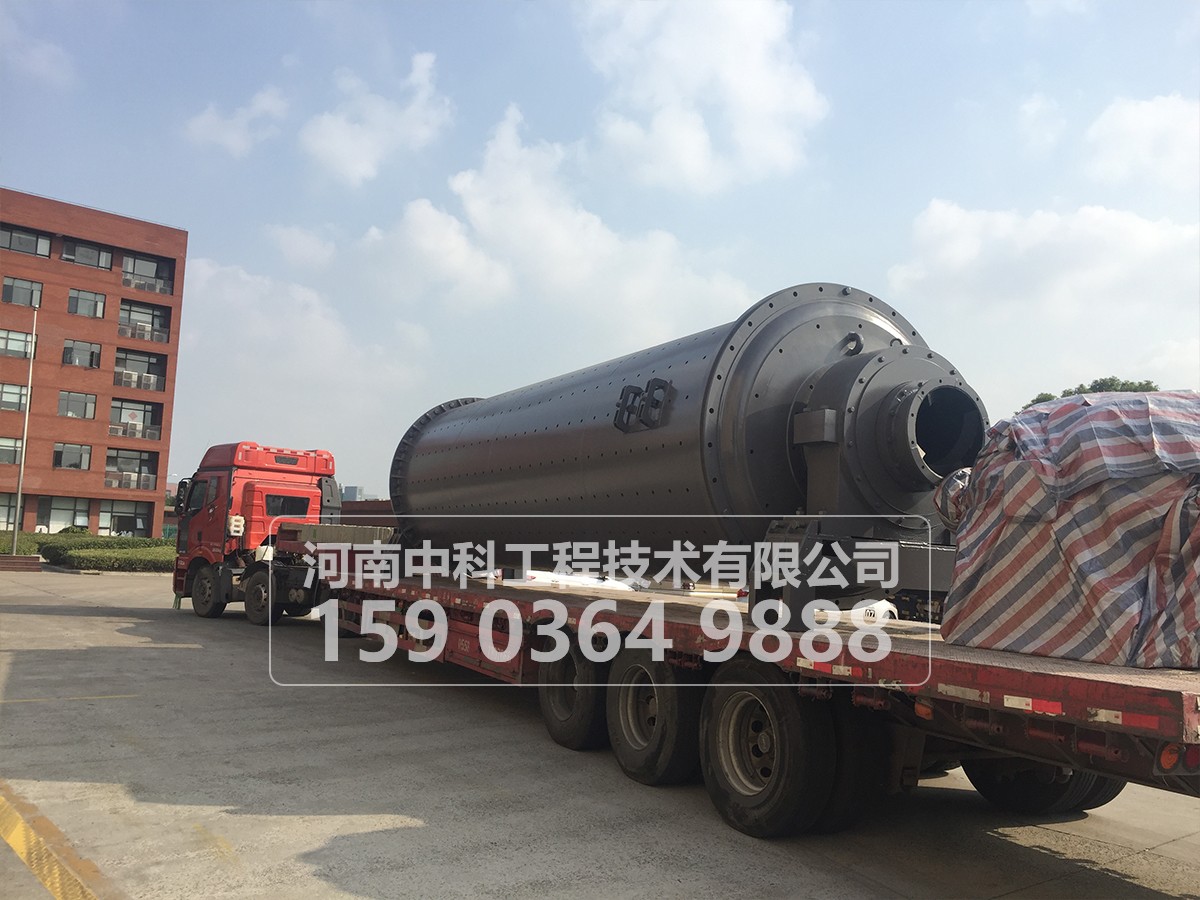

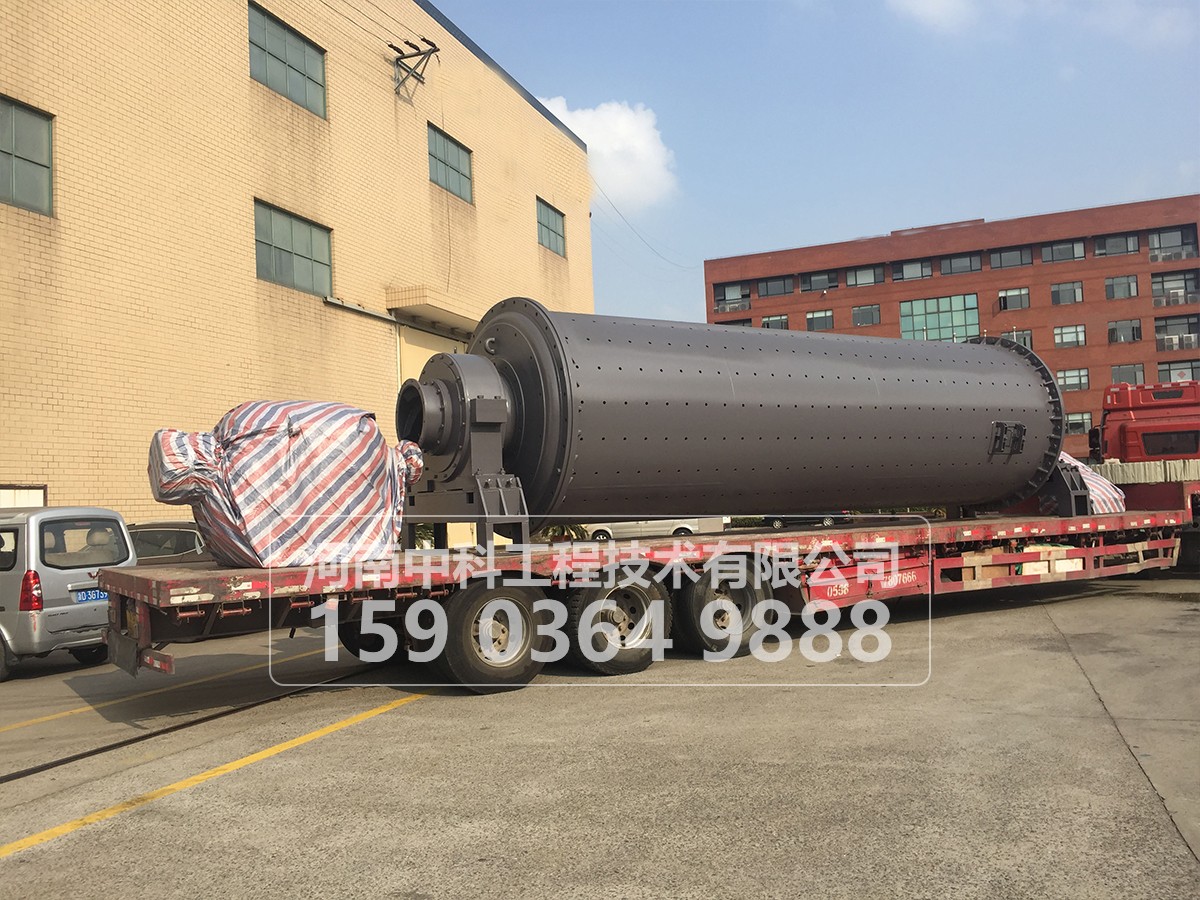

格子型球磨機的構造

格子型球磨機在筒體的排料端有格子排料板，在中空軸內表麵裝有返料螺旋葉片，可將隨礦漿溢出的小鋼球和碎礦塊返回磨機內。通常，筒體直徑為900-2100mm的球磨機或電機功率小於400KW者，采用高啟動轉矩的Y係列及JR型異步電動機驅動，中間通過一級減速器並用聯軸器連接。大規格的球磨機或電動機功率大於400KW者，則采用專用的TDMK 型低轉速同步電動機，通過氣動離合器與小齒輪聯結，實現單級減速傳動，驅動筒體轉動。使用氣動離合器，使得接合平穩，不必調整磨損間隙，傳遞扭矩大，離合迅速，便於自控和遙控，可實現電機-主機分段氣動，降低啟動功率，改善啟動條件，並可起到超負荷保險作用

格子型球磨機傳動軸承采用雙列向心球麵棍子軸承，周邊齒輪采用大模數合金鑄鋼斜齒輪，因而傳動平穩，噪聲小，壽命長。大齒輪用幹油霧化器周期性的噴射定量的潤滑脂到齒輪工作表麵，以實現潤滑。筒體直徑為900-2100mm的磨機主軸承采用球麵瓦軸承，筒體直徑為2100mm以上者則采用完全封閉式的自位調心搖杆型軸承或動靜壓軸承，即磨機在啟動前高壓頂起回轉部，保持數分鍾，高壓停止，而在磨機啟動後，動壓潤滑，形成動壓油膜,使啟動電流大大降低，裝機功率亦可相應減少。主軸承采用活塞環式密封，借助軸向膠條和潤滑脂實現良好的密封。

格子型球磨機備有慢速傳動裝置，可使筒體獲得0.1r/min的轉速，以便盤車、維修或鬆動負荷。采用液壓千斤頂裝置，供檢修時頂起回轉部用，可省去昂貴的大型橋式吊車。
