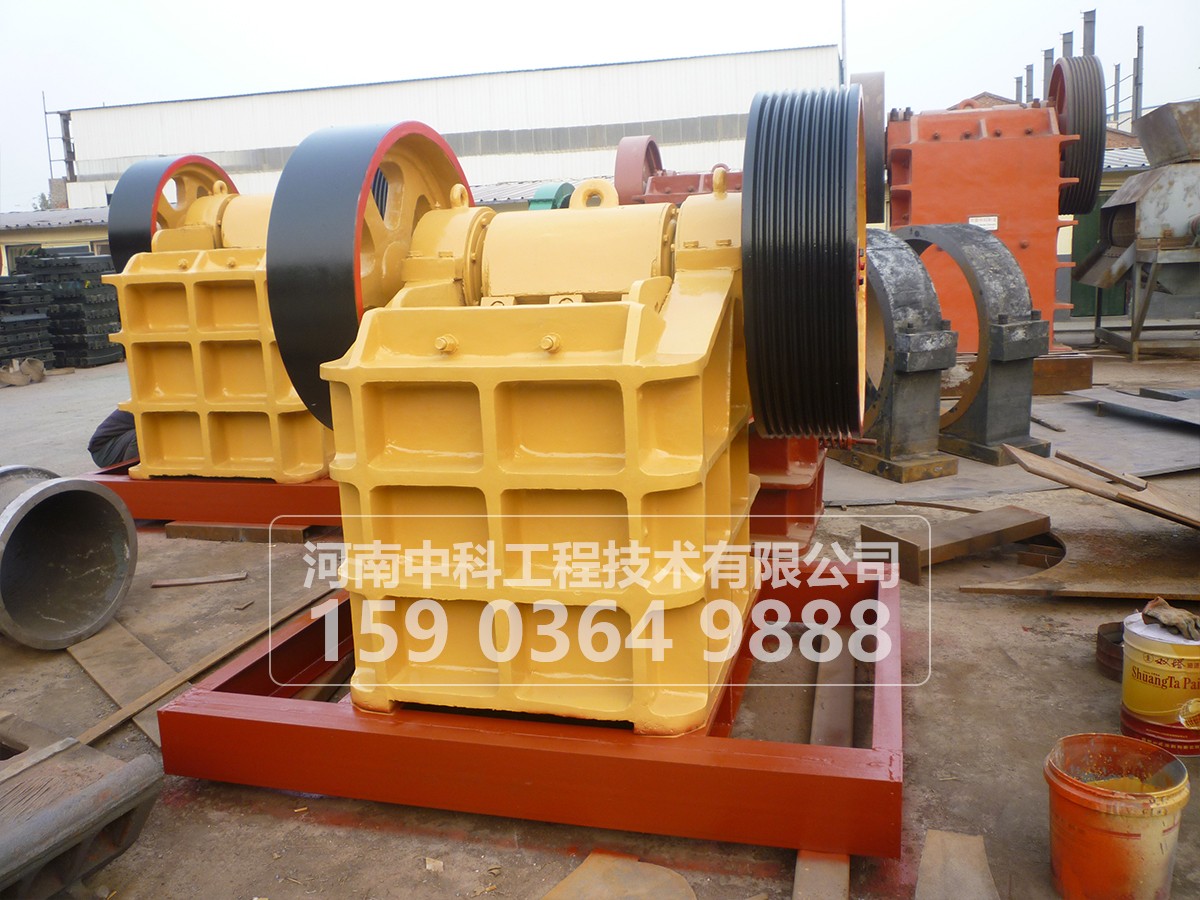

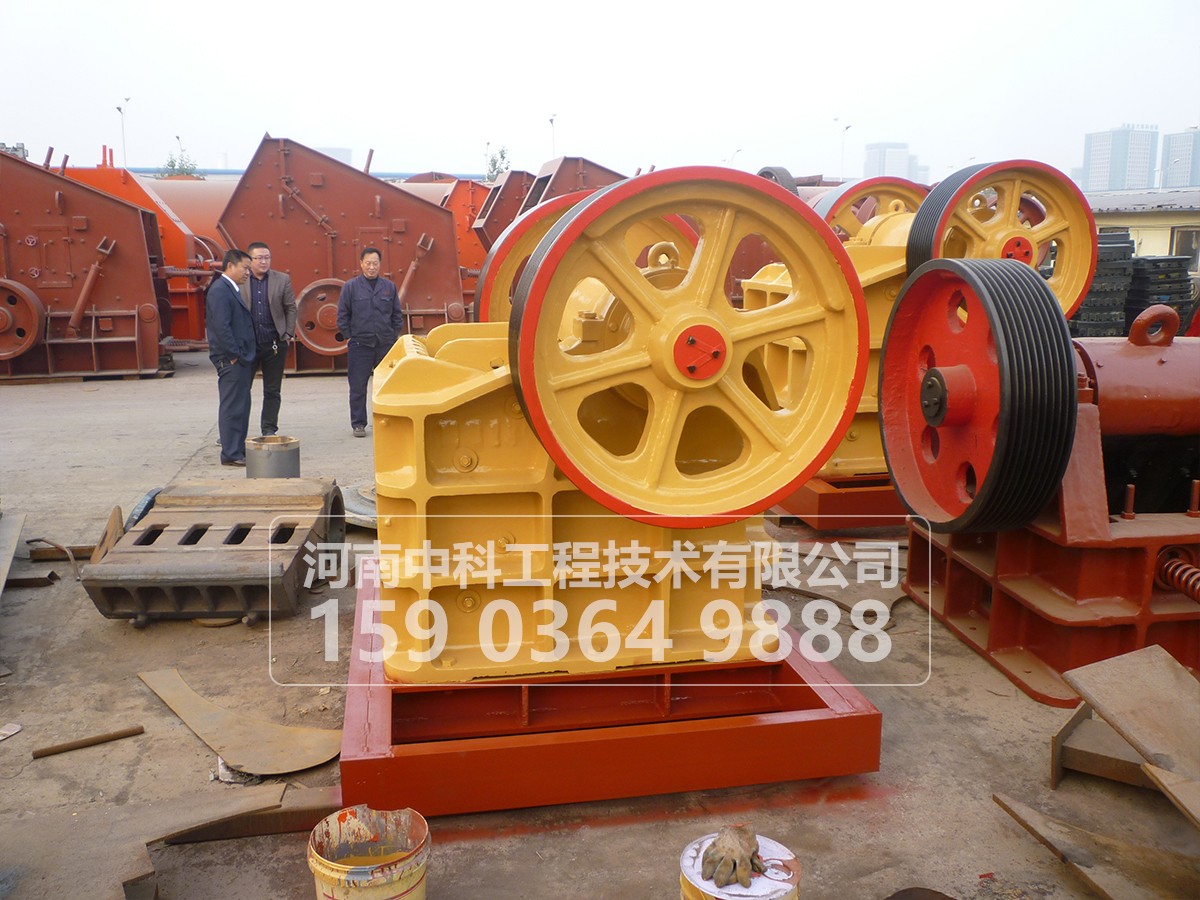

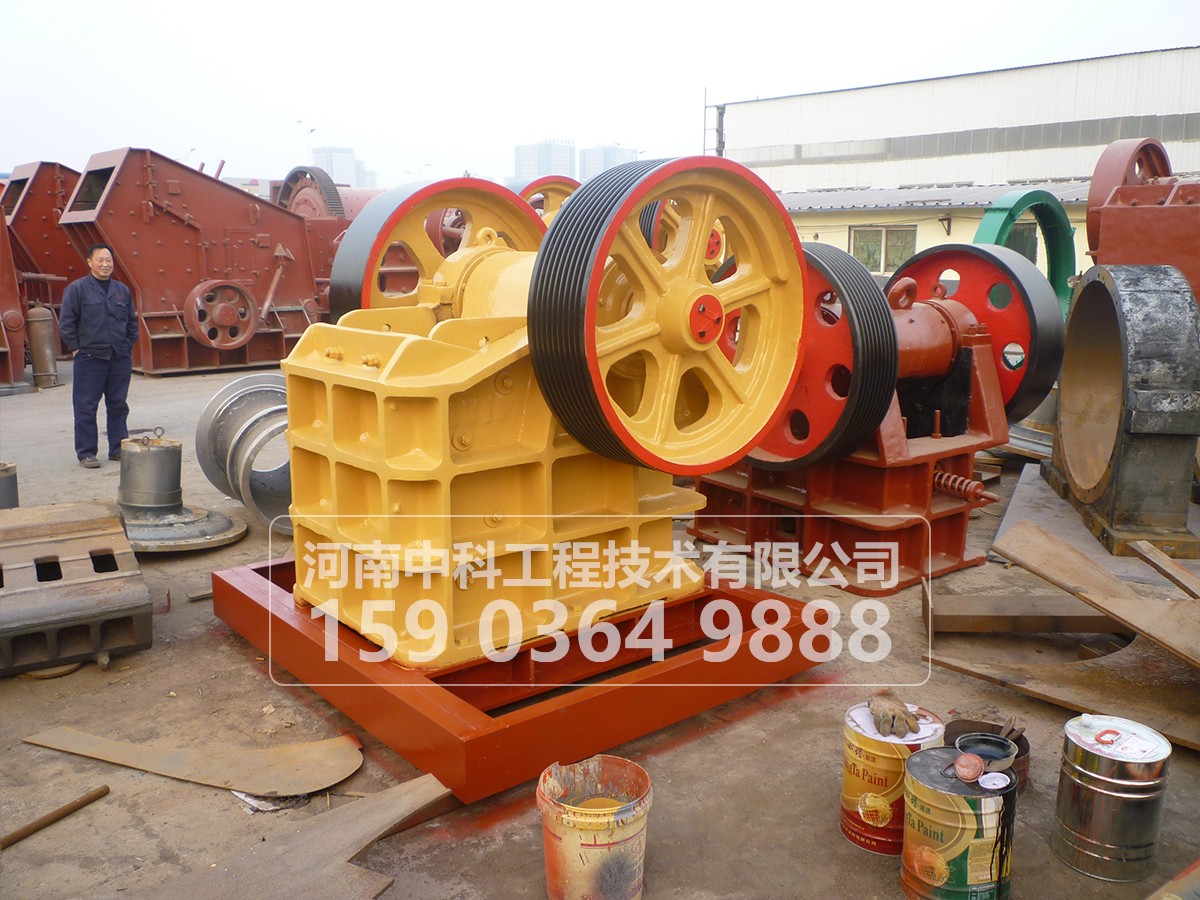

粗碎顎式破碎機的結構簡述
本機主要由機架、動顎、偏心軸、顎板、肘板等零部件組成。電動機通過三角皮帶傳動偏心軸,使動顎按照已調整好的軌跡進行運動,從而將破碎機腔內的物料予以破碎。
粗碎顎式破碎機的結構簡述
本機主要由機架、動顎、偏心軸、顎板、肘板等零部件組成。電動機通過三角皮帶傳動偏心軸,使動顎按照已調整好的軌跡進行運動,從而將破碎機腔內的物料予以破碎。
機架係鋼板焊接結構、機架前壁上裝有契型螺栓緊固的固定顎板。在破碎機左右的機架內側壁上裝有邊護板,以保護機架內側壁的磨損。
動顎為一成型鑄鋼件,正麵裝有活動顎板,其上部借偏心軸與滾柱軸承懸掛在機架上,下部支撐在肘板上,並於肘板成滾動接觸,在偏心軸兩端有飛輪和槽輪。
肘板的另一端支撐於調整橫梁上並於其成滾動接觸。肘板除對動顎起著支撐作用外,在外來不能破碎的異物,進入破碎腔內,機器載荷突增的情況下,起保險作用,即自身迅速斷裂,從而保護其他機件不受損傷。
調整橫梁與機架側壁牆電焊鋼連接,當排料口調小時,首先放鬆拉杆彈簧和拉緊螺絲,然後用扳手旋轉止動螺釘,是止動螺釘向前頂起墊片組,再插人新增的墊片,直至所要求的排料口尺寸時,先退回止動螺釘,使墊片組由動顎部件重量壓緊,在旋緊拉緊螺釘並緊固定。 適當旋緊拉杆彈簧,反之則由小變大(抽掉墊片)
粗碎顎式破碎機的技術參數
| 規格型號 | 技 術 性 能 | 電機功率 (kw) | 外型尺寸 (長×寬×高) (mm) | 重量 (kg) |
| 進料 (mm) | 調整範圍 (mm) | 生產能力 (m3/h) | 主軸轉速 (r/min) |
| PEF150×250 | 125 | 10-40 | 1-3 | 285 | 7.5 | 922×745×933 | 700 |
| PEF200×300 | 165 | 20-70 | 2-8 | 285 | 11 | 1256×1100×1120 | 800 |
| PEF250×400 | 210 | 20-80 | 5-20 | 310 | 18.5 | 1108×1142×1392 | 300 |
| PEF300×600 | 240 | 25-90 | 12-40 | 380 | 22 | 1890×1200×1273 | 3350 |
| PEF400×600 | 340 | 40-90 | 10-40 | 300 | 30 | 1700×1732×1653 | 7200 |
| PEF500×750 | 425 | 50-100 | 34-68 | 275 | 55 | 2050×1860×2145 | 11320 |
| PEY500×750 | 425 | 50-100 | 34-55 | 275 | 55 | 4050×26502140 | 19220 |
| PEF600×900 | 480 | 75-200 | 32-120 | 255 | 75 | 2792×2168×2250 | 17600 |
| PEF750×1060 | 630 | 80-200 | 80-160 | 250 | 90 | 4180×2560×3070 | 30530 |
| PEF900×1200 | 750 | 100-200 | 90-200 | 250 | 110 | 5200×2900×3500 | 50000 |
| PEX100×600 | 80 | 7-20 | 1.8-8 | 300 | 7. 5 | 1352×1225×948 | 2210 |
| PEX150×500 | 125 | 10-40 | 5-12 | 300 | 11 | 1220×1230=1180 | 2470 |
| PEX150×750 | 125 | 10-40 | 5-15 | 300 | 15 | 1220×1480×1180 | 3600 |
| PEX250×750 | 210 | 10-50 | 8-22 | 300 | 22 | 1400×1617×1412 | 4980 |
| PEX200×1000 | 160 | 10-55 | 7-23 | 300 | 22 | 1580×1976×1180 | 5600 |
| PEX250×1000 | 210 | 15-55 | 10-32 | 300 | 30 | 1580×1992×1380 | 7350 |
| PEX250×1200 | 210 | 15-60 | 12-38 | 300 | 37 | 1530×2192×1380 | 8700 |
